Pour retirer un maillon d’une chaîne de tronçonneuse, il faut un dérive-chaîne (brise-chaîne) qui pousse les rivets hors des maillons. On positionne la chaîne dans l’outil, on aligne le poinçon avec le rivet à extraire, et on visse progressivement jusqu’à ce que le rivet sorte. L’opération se répète sur le second rivet du maillon pour le détacher complètement. Ensuite, les deux extrémités de la chaîne sont reconnectées avec un rivet neuf à l’aide du même outil en mode rivetage.
Cette intervention concerne deux cas de figure : remplacer un maillon endommagé (gouge cassée, maillon tordu après un choc) ou raccourcir une chaîne étirée qui ne se tend plus correctement. Dans les deux cas, le principe est le même : dériver les rivets, retirer les maillons, riveter pour refermer la boucle. Voici la procédure détaillée avec les erreurs à éviter.
Les maillons d’une chaîne de tronçonneuse doivent toujours être retirés par paires (un maillon de coupe gauche + un maillon de coupe droit, avec leurs maillons d’entraînement et d’attache associés). La chaîne alterne gouge gauche / gouge droite sur toute sa longueur. Si vous retirez un nombre impair de maillons, deux gouges du même côté se retrouvent adjacentes et la chaîne coupe de travers.
Comprendre la structure d’une chaîne
Avant de démonter quoi que ce soit, il est utile de savoir de quoi une chaîne est composée. Une chaîne de tronçonneuse est une boucle fermée constituée de 4 types de maillons reliés par des rivets :
- Maillons de coupe (gouges) : ce sont les « dents » qui coupent le bois. Ils alternent gauche et droite tout au long de la chaîne.
- Maillons d’entraînement : les ergots inférieurs qui s’engagent dans la rainure du guide et dans le pignon moteur. Ils assurent la traction.
- Maillons d’attache (maillons de liaison) : les petites plaquettes plates qui relient les maillons de coupe et d’entraînement entre eux.
- Rivets : les axes cylindriques qui traversent les maillons et les maintiennent articulés. Ce sont eux qu’il faut extraire pour séparer la chaîne.
Les rivets sont en acier traité et légèrement évasés aux extrémités pour ne pas sortir tous seuls. C’est ce qui rend leur extraction impossible à la main et nécessite un outil spécifique.

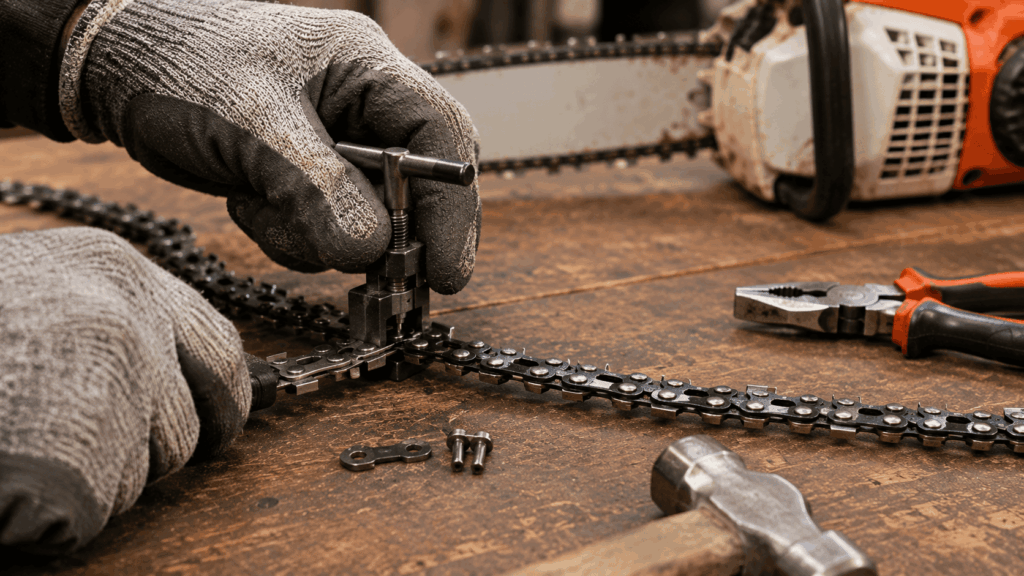

L’outil indispensable : le dérive-chaîne
Le dérive-chaîne (aussi appelé brise-chaîne ou casse-chaîne) est l’outil conçu pour cette opération. Il existe en deux versions :
- Dérive-chaîne simple (10 à 25 euros) : un petit étau avec un poinçon fileté qui pousse les rivets hors des maillons. Il ne fait que le dérivage (retrait des rivets).
- Dérive-chaîne combiné (30 à 80 euros) : il fait le dérivage ET le rivetage (pose de rivets neufs). C’est l’outil complet pour ouvrir et refermer une chaîne. Les modèles Oregon (24549A) et Stihl sont les références.
Sans dérive-chaîne, il est techniquement possible de meuler la tête des rivets à la lime ou au Dremel, mais le résultat est moins propre et le risque d’endommager les maillons adjacents est réel. Le dérive-chaîne est un investissement modeste qui se rentabilise dès la première utilisation.
La procédure pas à pas
Étape 1 : retirer la chaîne de la tronçonneuse
Travaillez toujours sur une chaîne démontée de la machine. Desserrez l’écrou du couvercle de pignon, retirez le couvercle, détendez la chaîne et faites-la glisser hors du guide et du pignon. Posez-la à plat sur un plan de travail propre.
Étape 2 : repérer et marquer les maillons à retirer
Identifiez le ou les maillons à retirer. Marquez-les au feutre pour ne pas vous tromper. Rappelez-vous la règle des paires : si vous raccourcissez la chaîne, retirez toujours un nombre pair de maillons (2, 4, 6…) pour conserver l’alternance gauche/droite des gouges.
Si vous remplacez un maillon de coupe endommagé, vous devrez retirer un ensemble complet : le maillon de coupe abîmé + le maillon d’attache qui le suit + le maillon d’entraînement associé, et les remplacer par des maillons neufs du même type.
Étape 3 : dériver le premier rivet
- Placez la chaîne dans le dérive-chaîne, en insérant un maillon dans l’encoche prévue à cet effet. Le rivet à extraire doit être aligné sous le poinçon de l’outil.
- Serrez la vis de maintien pour immobiliser la chaîne. Elle ne doit pas bouger pendant l’opération.
- Tournez la vis du poinçon dans le sens des aiguilles d’une montre, progressivement. Le poinçon descend et pousse le rivet hors du maillon.
- Continuez jusqu’à ce que le rivet sorte complètement de l’autre côté. Un à deux tours complets de la vis suffisent en général.
Étape 4 : dériver le second rivet
Repositionnez la chaîne dans l’outil pour aligner le second rivet du maillon à retirer (ou du dernier maillon de la section à retirer si vous en enlevez plusieurs). Répétez l’opération de dérivage. La section de maillons se détache.
Étape 5 : vérifier l’alternance des gouges
Avant de refermer la chaîne, posez les deux extrémités libres côte à côte et vérifiez que l’alternance gauche/droite est respectée. Si deux gouges du même côté se retrouvent face à face, vous avez retiré un nombre impair de maillons. Il faut en retirer un de plus (ou un de moins) pour rétablir la séquence.
Un rivet mal posé peut lâcher sous la charge et projeter la chaîne à grande vitesse. Utilisez toujours des rivets neufs (fournis en sachet par Oregon, Stihl ou en pièces détachées) et un dérive-chaîne avec fonction de rivetage. Un rivet correctement posé doit être affleurant de chaque côté du maillon, sans dépassement ni creux. Un point dur (la chaîne ne s’articule pas librement au niveau du rivet) indique un mauvais sertissage : recommencez.
Reconnecter la chaîne (rivetage)
Une fois les maillons retirés, il faut refermer la boucle. C’est l’étape la plus critique pour la sécurité.
- Alignez les deux extrémités de la chaîne en emboîtant le maillon mâle dans le maillon femelle.
- Insérez un rivet neuf dans le trou d’assemblage. Les rivets de remplacement se vendent par sachets de 25 ou 50 (3 à 8 euros) et doivent correspondre au pas et à la jauge de votre chaîne.
- Retournez le dérive-chaîne en mode rivetage (sur les modèles combinés) ou utilisez l’enclume de rivetage. Enfoncez le rivet à travers les maillons.
- Sertissez le rivet : une fois enfoncé au ras du maillon, utilisez la vis de sertissage pour écraser légèrement la tête du rivet et l’empêcher de ressortir.
- Vérifiez l’articulation : le maillon doit pivoter librement autour du rivet, sans point dur. Si le maillon est bloqué, le rivet est trop serré : desserrez très légèrement la tête avec le poinçon.

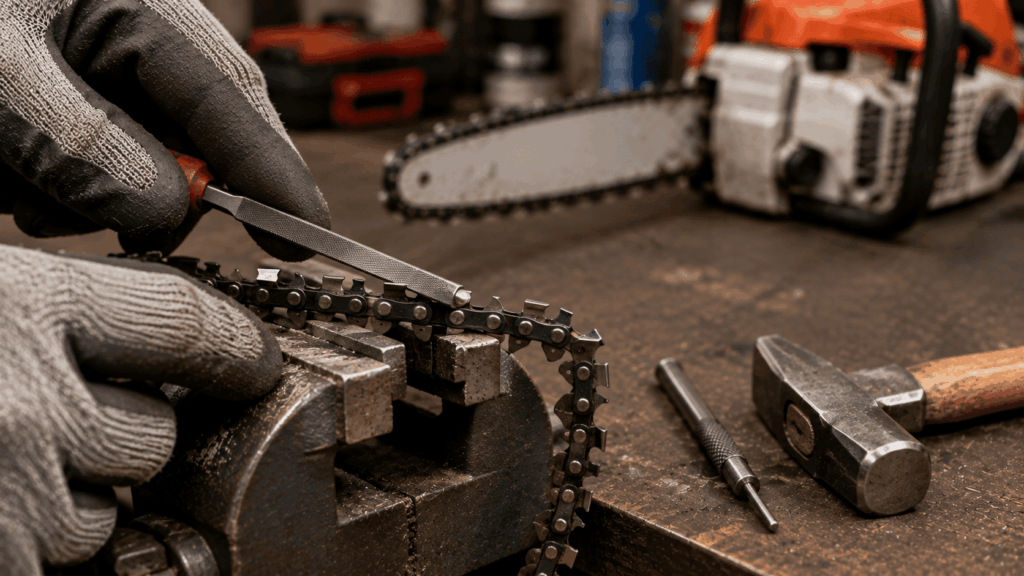

La méthode sans dérive-chaîne (dépannage)
Si vous n’avez pas de dérive-chaîne et que vous devez intervenir en urgence (maillon cassé en forêt, par exemple), deux méthodes de fortune existent :
Meulage des rivets
Fixez la chaîne dans un étau. Avec une lime fine ou un outil rotatif (Dremel), mesurez la tête du rivet côté extérieur. Ne meusez que la tête, pas les maillons adjacents. Une fois la tête affleurée, poussez le rivet avec un chasse-goupille et un marteau. Cette méthode fonctionne mais demande de la précision pour ne pas surchauffer le métal (qui fragilise le maillon) et ne pas abîmer les maillons voisins.
Chasse-goupille et marteau
Si les rivets ont déjà été meulés à plat, un chasse-goupille de diamètre adapté (2 à 3 mm selon le pas) et quelques coups de marteau suffisent à les éjecter. Attention : ne frappez jamais sans avoir meulé la tête au préalable, sous peine de déformer le maillon.
Dans tous les cas, ces méthodes de fortune ne permettent pas un rivetage propre. Remontez la chaîne uniquement pour rejoindre votre véhicule, puis faites le rivetage correctement avec un dérive-chaîne ou confiez l’opération à un revendeur.
Quand remplacer plutôt que réparer
Retirer un maillon n’est pas toujours la bonne solution. Voici les cas où le remplacement complet de la chaîne est préférable :
- Chaîne étirée au point de ne plus se tendre : si le tendeur est en bout de course, la chaîne a perdu trop de longueur utile. Raccourcir de 2-4 maillons peut la sauver, mais au-delà, l’usure est trop avancée.
- Gouges usées jusqu’à la ligne de limite : même si les maillons sont intacts, des gouges trop affûtées (ligne de contrôle d’usure atteinte) rendent la chaîne dangereuse.
- Plusieurs maillons endommagés : si plus de 2-3 maillons sont abîmés, la chaîne est globalement en fin de vie.
- Chaîne de moins de 15-20 euros : sur une chaîne d’entrée de gamme, le coût de l’intervention (temps + rivets) dépasse celui d’une chaîne neuve. Consultez notre comparatif pour trouver les chaînes adaptées à votre modèle.
Questions fréquentes
Combien de maillons peut-on retirer d’une chaîne ?
En théorie, autant que nécessaire tant que la chaîne fait le tour du guide. En pratique, 2 à 4 maillons (soit 1 à 2 paires) est le maximum raisonnable pour un raccourcissement. Au-delà, la chaîne devient trop courte pour le guide et le nombre de gouges est insuffisant pour une coupe efficace. Si votre chaîne nécessite plus de 4 maillons de raccourcissement, elle est trop usée et doit être remplacée.
Peut-on réutiliser les rivets d’origine ?
Non, utilisez toujours des rivets neufs. Les rivets d’origine sont déformés lors du dérivage (la tête est poussée à travers le maillon) et ne peuvent plus assurer un sertissage fiable. Les rivets de remplacement sont vendus en sachets de 25 pièces pour quelques euros chez Oregon, Stihl ou en générique. Vérifiez que le diamètre et la longueur correspondent à votre type de chaîne.
Un revendeur peut-il faire cette opération ?
Oui, la plupart des revendeurs en motoculture et concessionnaires (Stihl, Husqvarna) réalisent le dérivage et le rivetage en atelier. Le coût est généralement de 5 à 15 euros de main-d’oeuvre plus le prix des rivets. C’est la solution la plus sûre si vous n’avez pas de dérive-chaîne ou si vous n’êtes pas à l’aise avec le rivetage.
Comment savoir si le rivetage est correct ?
Trois vérifications rapides : le rivet est affleurant de chaque côté du maillon (ni en creux, ni en dépassement). Le maillon articule librement sans point dur. En faisant courir la chaîne dans les mains, aucun à-coup n’est perceptible au niveau du rivet posé. Si l’une de ces conditions n’est pas remplie, recommencez le rivetage ou faites-le refaire en atelier.
Quand vous achetez un dérive-chaîne combiné, entraînez-vous sur un vieux tronçon de chaîne usagée avant de travailler sur votre chaîne de service. Dériez 2-3 rivets, remettez-en des neufs et vérifiez l’articulation. L’outil demande un peu de pratique pour aligner correctement le poinçon et doser la pression de sertissage. Un premier essai à blanc vous évitera de gâcher un rivet ou d’endommager un maillon sur votre chaîne opérationnelle.
Ce qu’il faut retenir
Retirer un maillon d’une chaîne de tronçonneuse nécessite un dérive-chaîne (10 à 80 euros selon le modèle). La procédure consiste à aligner le poinçon sur le rivet, visser pour le pousser hors du maillon, puis répéter sur le second rivet pour détacher la section. Les maillons doivent toujours être retirés par paires pour conserver l’alternance gauche/droite des gouges. Le rivetage (reconnexion avec un rivet neuf) est l’étape la plus critique pour la sécurité : un rivet mal posé peut lâcher en pleine coupe. Si vous n’êtes pas à l’aise avec le rivetage, confiez l’opération à un revendeur (5 à 15 euros de main-d’oeuvre).
