Comment mesurer correctement un guide de tronçonneuse ?

Pour mesurer un guide de tronçonneuse, mesurez uniquement la partie visible qui dépasse du carter, de la sortie du carter jusqu’à la pointe du guide, avec un mètre ruban. C’est cette longueur utile (en centimètres ou en pouces) qui définit la taille du guide. Vous n’avez pas besoin de démonter le guide ni de mesurer la partie qui rentre dans le carter. Dans la plupart des cas, la longueur est d’ailleurs gravée directement sur le guide.

Mais la longueur du guide ne suffit pas pour commander un remplacement ou une chaîne compatible. Il faut aussi connaître deux autres mesures : le pas de la chaîne et la jauge (épaisseur du maillon entraîneur). Ces trois données forment le trio indispensable pour trouver le bon guide et la bonne chaîne. Voici comment relever chacune.

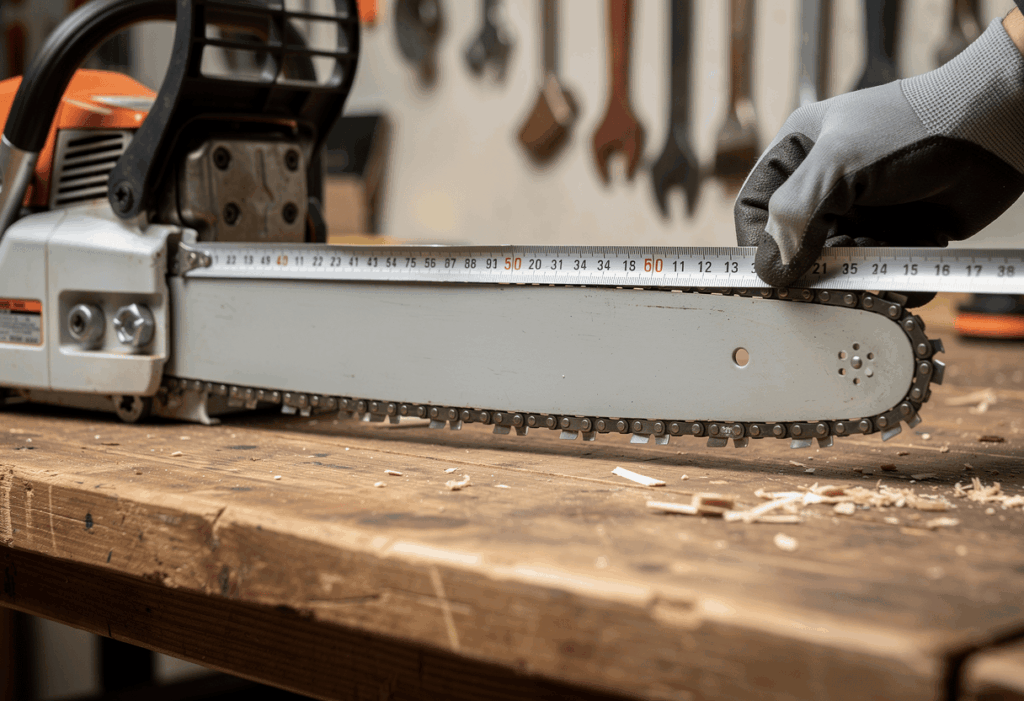

Mesurer la longueur du guide

C’est la mesure la plus simple. Vous n’avez besoin que d’un mètre ruban ou d’une règle.

La méthode

Posez le mètre ruban à l’endroit exact où le guide sort du carter de la tronçonneuse et mesurez jusqu’à la pointe du guide (le bout arrondi). La longueur obtenue correspond à la longueur utile de coupe. C’est cette dimension que les fabricants indiquent dans leurs catalogues.

Attention : ne mesurez pas le guide entier en le démontant. La partie qui rentre dans le carter (la queue de fixation) n’entre pas dans la mesure. Un guide de 40 cm fait environ 55 cm au total avec sa queue, mais c’est bien « 40 cm » que vous devez commander.

Longueur d’un guide de tronçonneuse Stihl

Sur les tronçonneuses Stihl, la longueur est gravée sur le guide, souvent près de la fixation, en centimètres et en pouces. Vous trouverez aussi le numéro de référence Stihl du guide (par exemple 3005 000 4813 pour un guide Rollomatic E de 35 cm). Si les inscriptions sont effacées par l’usure, mesurez manuellement la partie sortant du carter.

Les longueurs standard

Les guides de tronçonneuse existent en longueurs standardisées. Si votre mesure tombe entre deux valeurs, arrondissez au standard le plus proche :

• 25 cm (10 pouces) : élagueuses et petites tronçonneuses à batterie
• 30 cm (12 pouces) : tronçonneuses compactes d’entrée de gamme
• 35 cm (14 pouces) : le standard pour l’entretien courant et le petit bois de chauffage
• 40 cm (16 pouces) : polyvalent, le plus vendu pour le bois de chauffage
• 45 cm (18 pouces) : bûcheronnage régulier, gros diamètres
• 50 cm (20 pouces) et plus : usage professionnel, abattage

Mesurer le pas de la chaîne

Le pas de chaîne est la distance entre les maillons. Il détermine la compatibilité entre la chaîne, le guide et le pignon d’entraînement. Si le pas ne correspond pas, la chaîne ne rentre pas dans la rainure du guide ou ne s’engage pas sur le pignon.

Comment le mesurer

Repérez 3 rivets consécutifs sur la chaîne (les petits cylindres métalliques qui relient les maillons). Mesurez la distance entre le centre du premier rivet et le centre du troisième rivet, puis divisez par 2. Le résultat est le pas de la chaîne.

Les pas standard

• 1/4″ (6,35 mm) : élagueuses et petites tronçonneuses légères
• 3/8″ P (Picco, 9,32 mm) : tronçonneuses d’entrée et milieu de gamme (Stihl MS 170, MS 182, MS 212). Le « P » signifie Picco (pas réduit)
• .325″ (8,25 mm) : tronçonneuses semi-professionnelles (MS 231, MS 251, MS 261)
• 3/8″ (9,32 mm, sans « P ») : tronçonneuses professionnelles (MS 362, MS 461, MS 500i)
• .404″ (10,26 mm) : grosses machines forestières

Mesurer la jauge du guide

La jauge correspond à l’épaisseur de la rainure dans laquelle les maillons entraîneurs de la chaîne coulissent. C’est la mesure la plus fine et la plus facile à confondre, parce que les différences sont de l’ordre du dixième de millimètre.

Comment la mesurer

L’idéal est un pied à coulisse. Mesurez l’épaisseur d’un maillon entraîneur de la chaîne (la partie qui plonge dans la rainure du guide). Vous pouvez aussi tenter de glisser une pièce de monnaie dans la rainure du guide pour estimer l’épaisseur, mais cette méthode est approximative.

Les jauges standard

• 1,1 mm (.043″) : chaînes légères, petites élagueuses à batterie
• 1,3 mm (.050″) : le plus courant sur les tronçonneuses d’entrée et milieu de gamme (Stihl MS 170, MS 180, MS 182, MS 212)
• 1,5 mm (.058″) : certains modèles milieu de gamme (Husqvarna 450, MS 271)
• 1,6 mm (.063″) : tronçonneuses professionnelles (Stihl MS 261, MS 362, MS 500i)

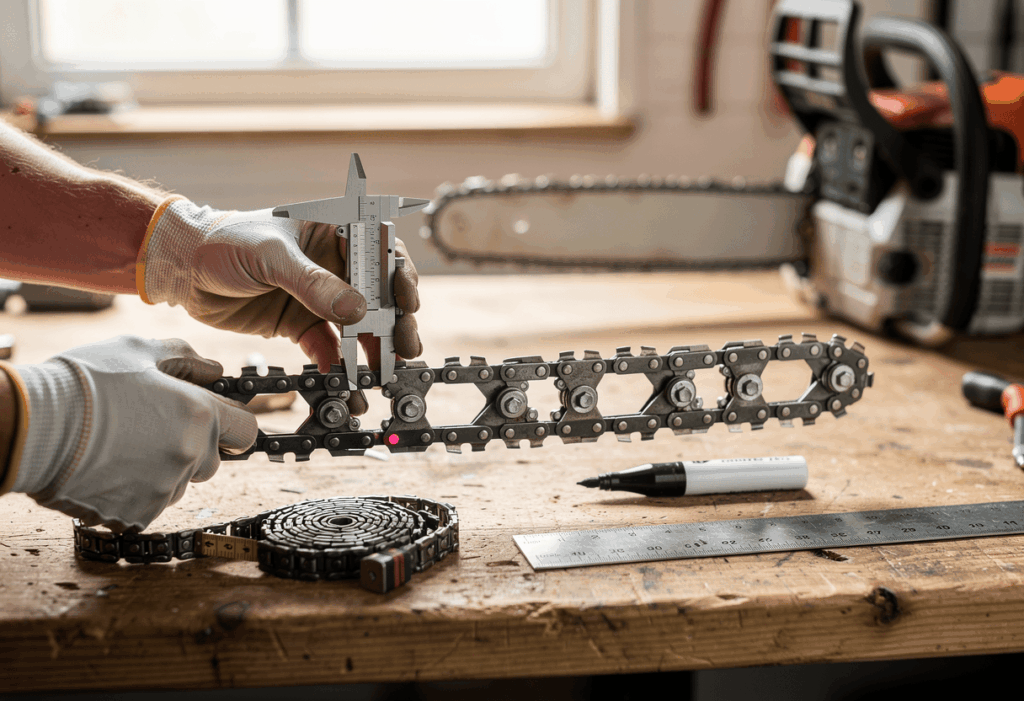

Comment mesurer une chaîne de tronçonneuse

La question revient souvent : comment retrouver les caractéristiques d’une chaîne quand l’emballage d’origine est perdu. Voici les 4 mesures à relever sur la chaîne elle-même :

1. Le pas : distance entre 3 rivets consécutifs, divisée par 2 (voir ci-dessus).
2. La jauge : épaisseur du maillon entraîneur, mesurée au pied à coulisse.
3. Le nombre de maillons entraîneurs : marquez un maillon au feutre, puis comptez tous les maillons entraîneurs (ceux qui ont un ergot qui plonge dans la rainure) en faisant le tour complet de la chaîne. Ce nombre est essentiel pour commander la bonne longueur de chaîne.
4. Le type de maillon de coupe : gouge ronde (semi-chisel, la plus courante) ou gouge carrée (full-chisel, professionnelle, plus agressive mais s’émousse plus vite).

Pour choisir la bonne chaîne de tronçonneuse à partir de ces mesures, consultez notre guide complet qui détaille les combinaisons par modèle et par usage.

Comment retrouver les caractéristiques sans mesurer

Si la mesure manuelle vous semble risquée, trois méthodes alternatives permettent de retrouver les dimensions exactes sans mètre ruban :

• Les gravures sur le guide : longueur, pas et jauge sont souvent gravés sur le guide, près de la fixation ou sur le corps. Sur les guides Stihl, Oregon et Husqvarna, ces informations sont quasi systématiquement présentes.
• La notice de la tronçonneuse : elle indique les dimensions du guide et de la chaîne d’origine. Si vous ne l’avez plus, la plupart des notices sont disponibles en PDF sur le site du fabricant.
• La plaque signalétique de la tronçonneuse : notez le modèle exact (par exemple « MS 261 C-M ») et recherchez ses caractéristiques sur le site du constructeur ou chez un revendeur. Chaque modèle est associé à un ou plusieurs guides compatibles avec leurs dimensions exactes.

Questions fréquentes

Peut-on mettre un guide plus long que celui d’origine ?

C’est déconseillé. Un guide plus long que la recommandation du fabricant sollicite davantage le moteur, qui n’a pas la puissance suffisante pour entraîner la chaîne à plein régime sur une longueur supérieure. Le résultat : perte de puissance, surchauffe, usure accélérée du pignon et risque de rebond accru. Restez dans la plage de longueurs indiquée par le constructeur pour votre modèle. Consultez notre comparatif des meilleures tronçonneuses thermiques pour connaître les guides recommandés par modèle.

Comment savoir si mon guide est usé et doit être remplacé ?

Un guide usé présente une rainure élargie (la chaîne a du jeu latéral), des rails asymétriques (un côté plus usé que l’autre, visible à l’oeil nu en posant une règle sur le dessus) ou un nez déformé (la pointe n’est plus ronde et régulière). Si la chaîne déraille régulièrement malgré une tension correcte, le guide est probablement en cause.

Un guide Stihl est-il compatible avec une chaîne Oregon ?

Oui, à condition que le pas, la jauge et le nombre de maillons correspondent. Oregon fabrique des chaînes compatibles avec les guides Stihl et inversement. Ce sont des dimensions standardisées, pas des formats propriétaires. Vérifiez les trois paramètres (pas, jauge, nombre de maillons) et la compatibilité est garantie, quelle que soit la marque.

Comment mesurer un guide sans le démonter ?

Vous n’avez justement pas besoin de le démonter. La mesure se prend sur le guide monté : posez le mètre ruban à la sortie du carter et mesurez jusqu’à la pointe. C’est la méthode standard, recommandée par tous les fabricants. La partie cachée dans le carter n’entre pas dans la longueur commerciale du guide.

Ce qu’il faut retenir

Pour mesurer un guide de tronçonneuse, il suffit de mesurer la partie visible entre la sortie du carter et la pointe, sans démonter. Mais pour commander le bon guide ou la bonne chaîne, vous avez besoin de trois données : la longueur (en cm ou pouces), le pas de la chaîne (distance entre 3 rivets divisée par 2) et la jauge (épaisseur du maillon entraîneur). Ces trois informations sont souvent gravées directement sur le guide. Pour mesurer une chaîne de tronçonneuse, ajoutez le nombre total de maillons entraîneurs (comptage au feutre). Avec ces quatre données en main, vous pouvez commander un remplacement compatible en toute confiance.
